品牌 | 民德Mindeo | 系统接口 | RS-232串口,USB |
型号 | ES4620(官网) | 外壳材质 | 锌合金 |
类型 | 二维扫描模组 | 识读精度 | ≥ 3mil |
外观尺寸 | 43.5×41×19.0mm |
重量 | 75克(不含线缆) |
手册下载 | 宣传彩页(中) | 入门指南(中) | 用户手册(中) |
ES4620质检报告 | | |

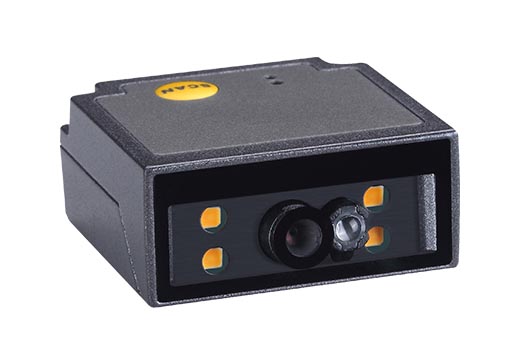

概述 :
采用MINDEO新一代影像技术,解码性能卓越,快速识读多种1D、2D条码,同时支持识读手机屏幕等高反射率表面的条码,完美胜任多种二维条码扫描应用。
影像式自动感应技术,即使扫描窗口的前面有透明镜片遮挡,亦能够快速感应。
智能的白色辅助光照、柔和的绿色瞄准指示方块,带来舒适的扫描体验。
体积小巧、适用于空间狭小的工作环境。同时具备强大的兼容性以及通用性,可轻松嵌入其他终端设备,如物流快递柜、自助发卡机、自助取票机、自动验票机等。在工业制造领域,可用于扫描传送带上的物品条码。
产品特点:
1) 快速识读 1D、2D 条码
2) 支持识读电子屏幕条码、反色条码、DPM 码
3) 体积小巧,便于嵌入其他主机设备
4) 影像式感应技术,即使扫描窗前有透明镜片遮挡,亦能快速感应
5) 多种触发模式:自动感应、命令触发、按键触发、电平信号触发
6) 柔和的白色辅助照明和绿色瞄准光标,带来舒适便捷的扫描体验
技术参数:
外观尺寸 | 43.5毫米×41毫米×19.0毫米(长×宽×高) |
重量 | 75克(不含线缆) |
外壳材质 | 锌合金 |
扫描窗材质 | 钢化光学玻璃 |
提示方式 | 蜂鸣器 |
系统接口 | RS-232串口(3.3V TTL电平),USB键盘,USB虚拟串口 |
触发方式 | 按键触发,自动感应触发,命令触发,电平信号触发 |
设置方式 | 依次扫描设置条码或通过RS-232串口和USB虚拟串口发送命令 |
程序更新 | 电脑在线更新 |
输入电压 | 直流5±0.25V |
电流 | 400mA(工作),212mA(待机) |
图像尺寸 | 752×480像素 |
视场角度 | 水平:43°,竖直:28° |
扫描角度 | ±58°,±73°,360°(左右、前后、转动) |
印刷对比度 | 最低20%反射差 |
解码种类 | 1D: UPC-A,UPC-E,UPC-E1,EAN-13,EAN-8,ISBN/ISSN,39码,39码(全码),32码,Trioptic39码,交叉25码,工业25码,矩阵25码,库德巴(NW7),128码,ISBT 128,93码,11码(USD-8),MSI/Plessey,UK/Plessey,UCC/EAN 128(GS1-128),中国邮政码,中国财政码,Telepen,GS1 DataBar(前身是:RSS)系列 2D: PDF417,MicroPDF417,QR码,DataMatrix,汉信码,Aztec码,GS1 Composite,MicroQR码,CodaBlock F码,GM码 |
最小解析度 | 3mil(高密度系列),1mil = 0.0254mm |
景深 | | 高密度(HD) | 标准景深(SR) |
3mil Code39(3字符) | 40mm-80mm | / |
4mil Code39(9字符) | 30mm-81mm | 56mm-83mm |
10mil Code39(3字符) | 15mm-168mm | 16mm-245mm |
13mil UPC(6字符) | 15mm-162mm | 16mm-195mm |
15mil Code39(1字符) | 10mm-235mm | 8mm-305mm |
20milCode39(1字符) | 22mm-250mm | 15mm-405mm |
5mil QR(40字符) | 35mm-60mm | / |
6.7mil PDF417(20字符) | 21mm-102mm | 38mm-118mm |
10mil QR(20字符) | 15mm-118mm | 28mm-138mm |
10mil DM(20字符) | 14mm-113mm | 28mm-139mm |
20mil QR(20字符) | 20mm-195mm | 18mm-270mm |
温度范围 | -30℃至55℃(工作),-35℃至70℃(存储) |
湿度 | 5%至95%(无冷凝) |
抗振等级 | IEC60064-2-6:嵌入式扫描器不上电,沿着X、Y和Z轴方向随机振动,每个轴向1个小时: 20 to 80Hz:以3dB/oct 的速率加大到0.04G2/Hz 80 to 350Hz:0.04G2/Hz 350 to 2000Hz:以3dB/oct 的速率减小。 |
抗击等级 | IEC60064-2-27:脉冲宽度:0.5毫秒,最大加速度:1500G,冲击方向和次数:±X轴,±Y轴,±Z轴,每个方向3次(一共18次)。 |
安全等级 | 光照安全:EN62471:2008 EMC电磁兼容性:EN55022 ESD静电防护等级:EN55024(IEC61000-4-2,接触放电:±2kV,空气放电:±8kV,IEC61000-4-4,IEC61000-4-5,IEC61000-4-6,IEC61000-4-11) 射频抗扰度:IEC61000-4-3,10V/m 人工光抗扰度:100,000LUX |
