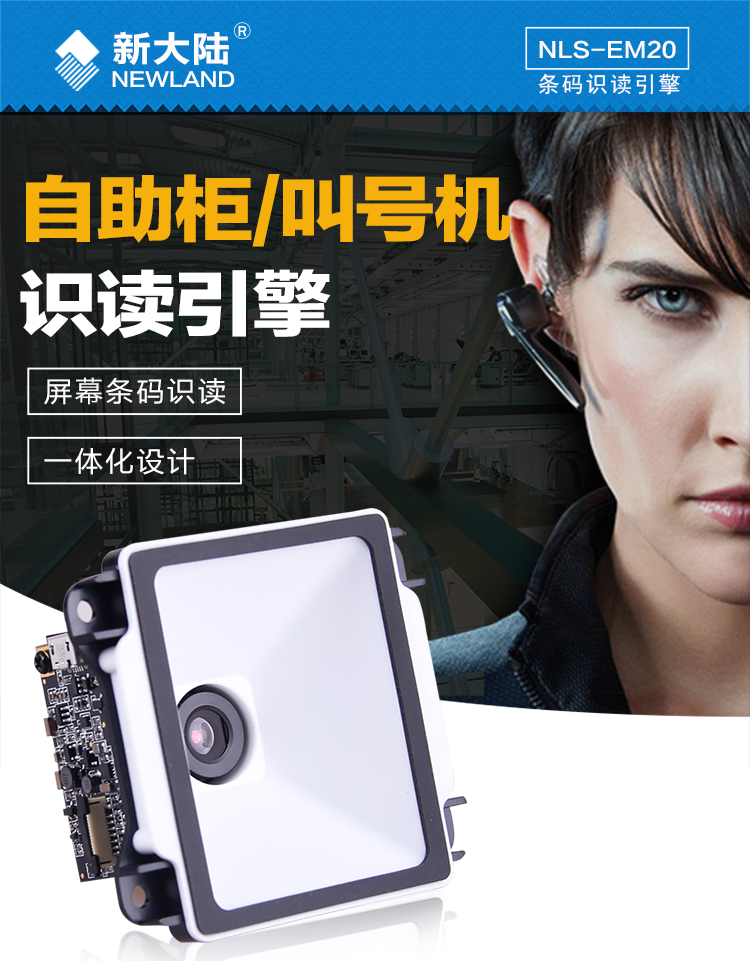

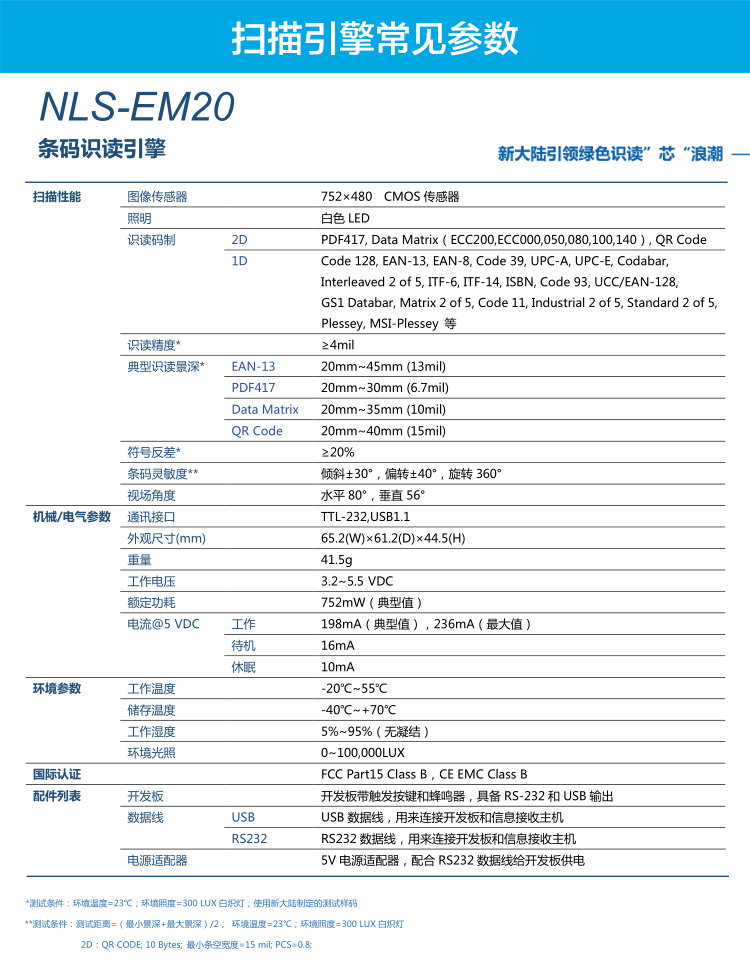

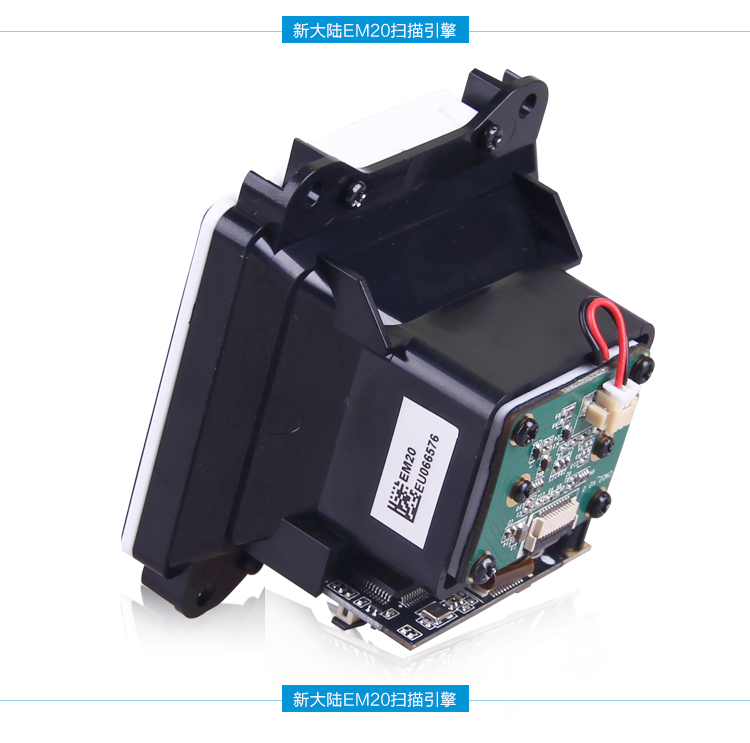

新大陆Newland EM20扫描模组

扫描性能

图像传感器

752×480 CMOS传感器

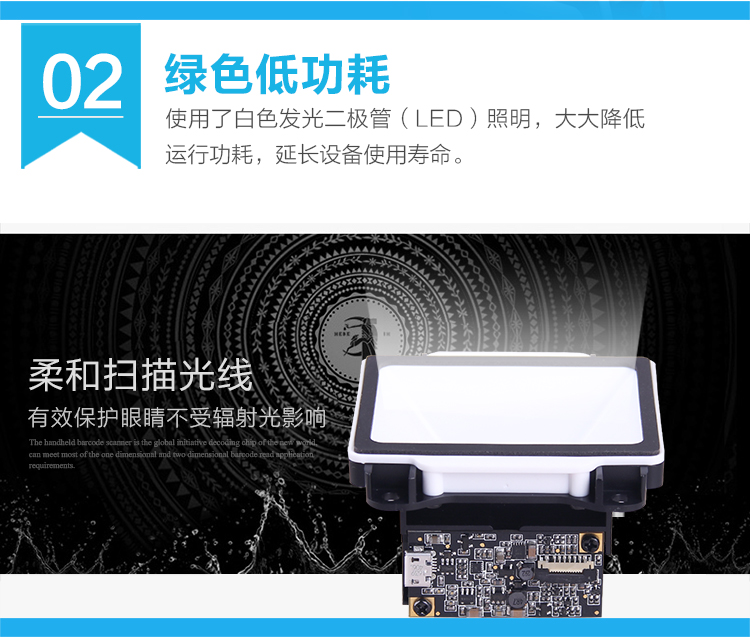

照明

白色LED

识读码制

2D

PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）,QR Code，汉信码

1D

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, UCC/EAN-128, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, Code 11, Code 93,  ISBN, Plessey, GS1 Databar, Matrix 2 of 5, Industrial 2 of 5, Standard 2 of 5, MSI-Plessey 等

识读精度*

≥4mil

典型识读景深*

EAN-13

20mm~45mm (13mil)

PDF417

20mm~25mm (6.7mil)

Data Matrix

25mm~30mm (10mil)

QR Code

20mm~40mm (15mil)

符号反差*

≥20%

条码灵敏度**

倾斜±30°，偏转±40°，旋转360°

视场角度

水平85°，垂直54.3°

机械/电气参数

通讯接口

TTL-232, USB1.1

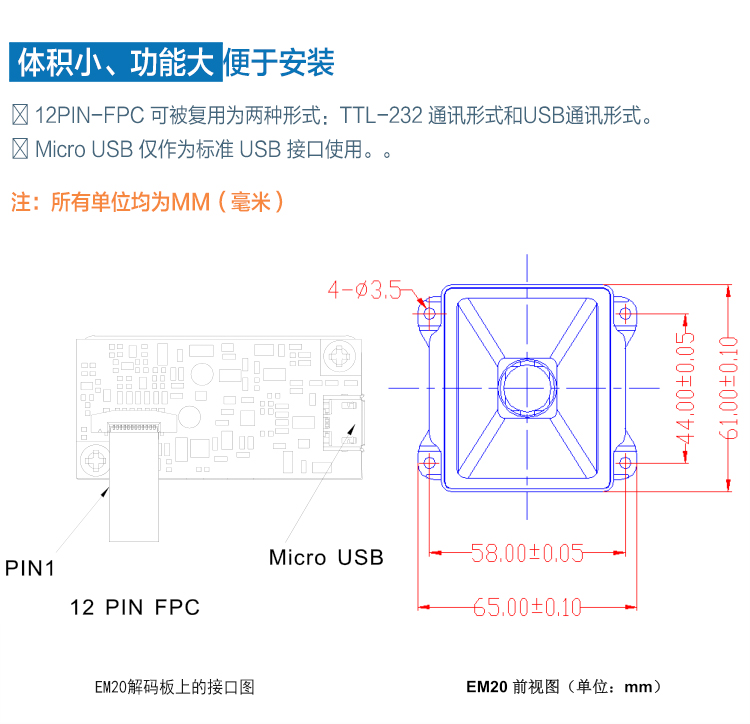

外观尺寸(mm)

61.5(D)×65.5(W)×44 (H)（最大值）

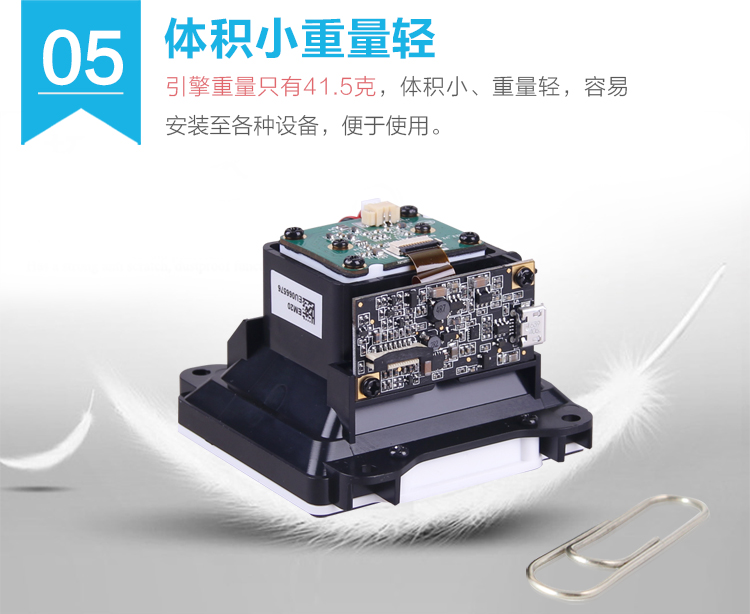

重量

40g

工作电压

3.2~5.5 VDC

额定功耗

752mW（典型值）

电流@5 VDC

工作

198mA（典型值），236mA（最大值）

待机

16mA

休眠

10mA

环境参数

工作温度

-20℃~+55℃

储存温度

-40℃~+70℃

工作湿度

5%~95%（无凝结）

环境光照

0~100,000LUX

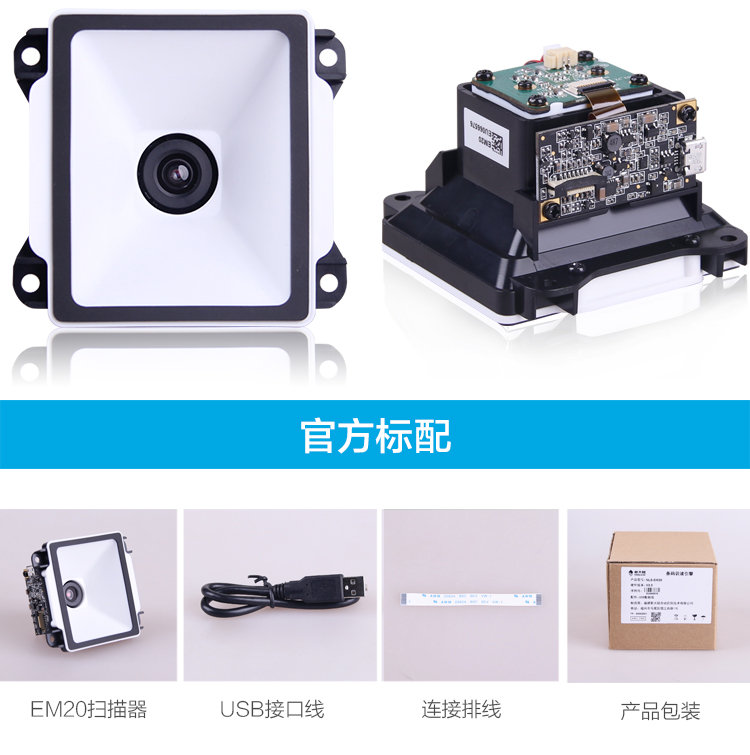

配件列表

开发板

开发板带触发按键和蜂鸣器，具备RS-232和USB输出

数据线

USB

USB数据线，用来连接开发板和信息接收主机

RS-232

RS-232数据线，用来连接开发板和信息接收主机

电源适配器

5V电源适配器，配合RS-232数据线给开发板供电
